DRUCKFEDERN

• Isolierte Druckfedern aus Edelstahl für konstanten Druck
• Optionale Korrosionsschutzbeschichtung

Wasserkühlung

• Optionale Wasserkühlung zur Erhöhung der Leistung

Druckkissen

• Optionaler pneumatischer Antrieb
unter Einsatz von vulkanisierten Druckkissen

Isolierplatte

• Isolierplatte aus PPs oder HGW zum
Schutz des Druckkissens vor Wärmeeinwirkung

Trägerkonsole

• Trägerkonsole aus 1.4301 mit stabilen
Einweisern als Schweißkonstruktion
• Optional aus 1.4571, mit Beschichtung oder mit
zusätzlichen PE-Einweisern

Anschlüsse

• Gerade oder gewinkelt zum leichten
Anschluss der Strombänder

Überwachung

• Optionale Überwachung der Kontakte
mit PT100 Temperaturfühlern

Schutzhaube

• Schutzhauben aus 1.4301 zum Schutz
vor herabfallender Verschmutzung

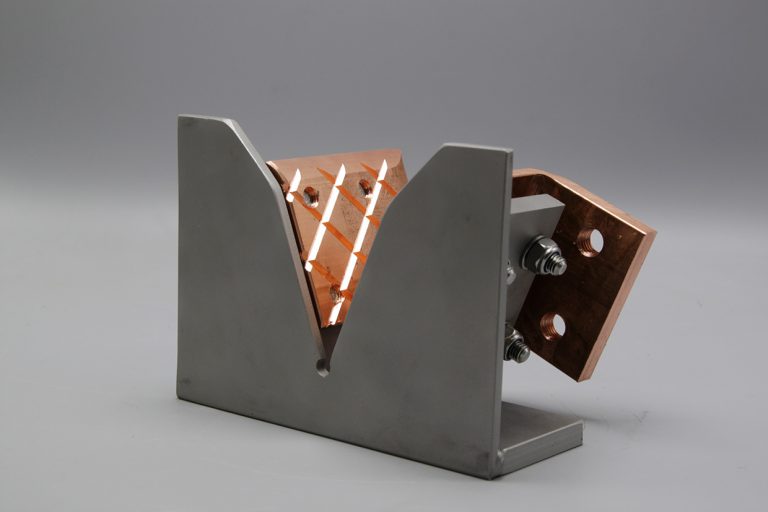

Kontaktplatte

• Einfach auszutauschende Kontaktplatten
mit Abstreifnuten zur Selbstreinigung
beim Einfahren

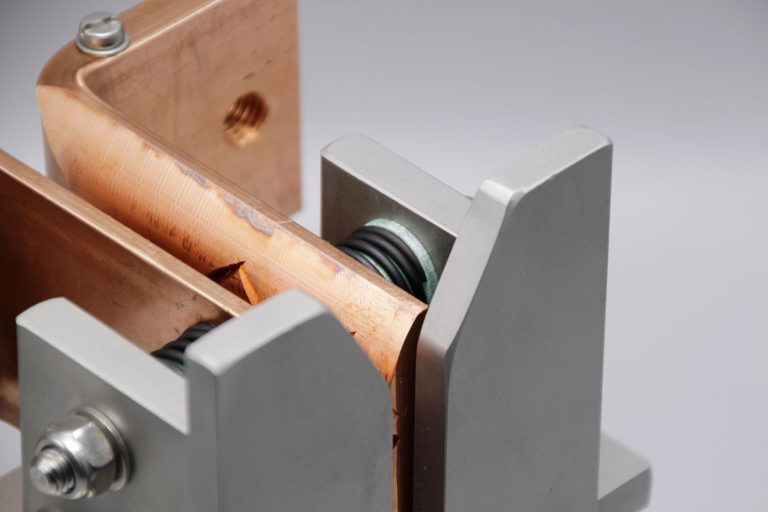

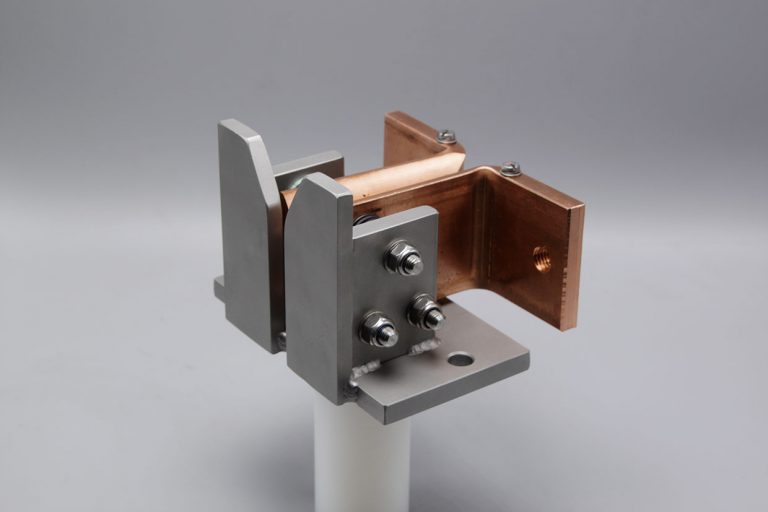

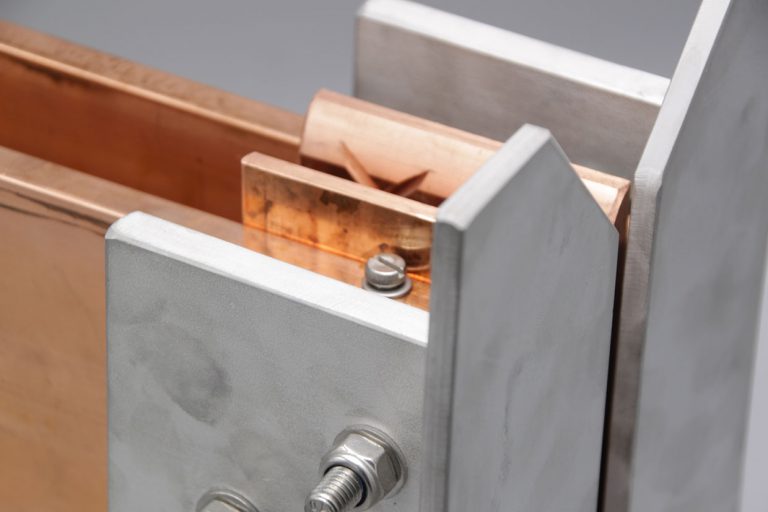

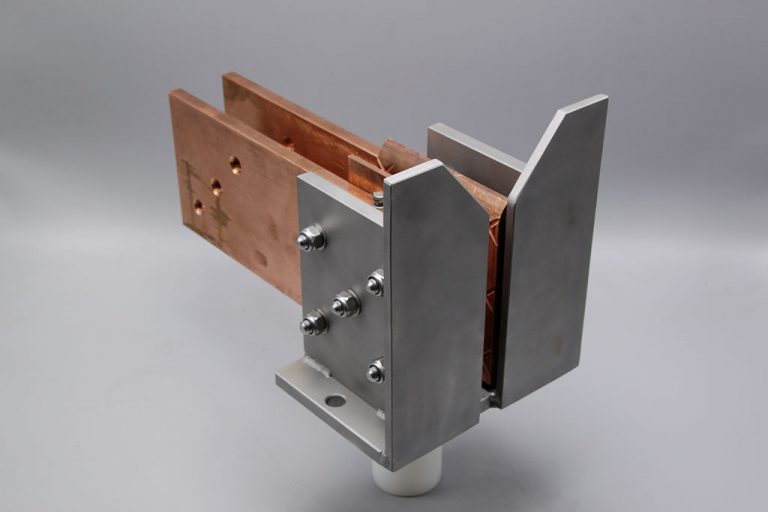

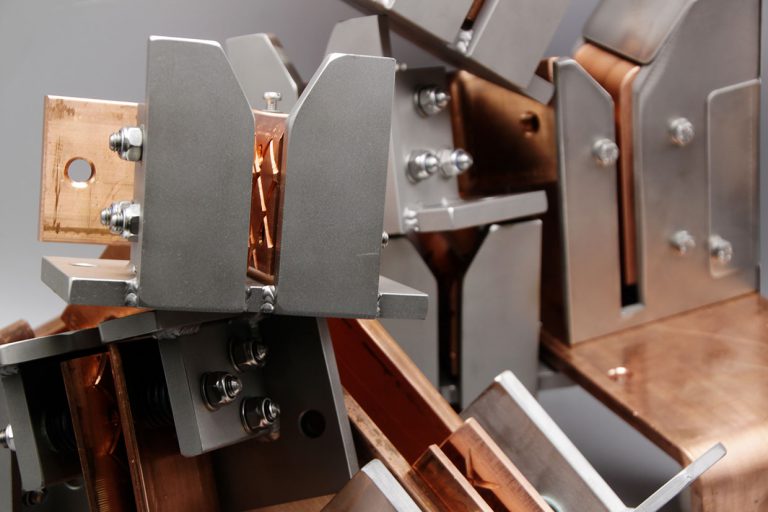

Flächenkontakte

überzeugen durch ihren einfachen Aufbau. Eine stabile Schweißkonstruktion aus hochwertigem Edelstahl sorgt für einen dauerhaften reibungslosen Einsatz. Die Kontaktplatten werden durch isolierte Federn mit hohem Druck an die Kontaktflächen gepresst, wodurch eine optimale Stromübertragung erreicht wird. Der Anschluss erfolgt mit einfachen Anschlusskabeln direkt auf die Kontaktplatten. Bei Warenbewegungen sind somit keine zusätzlichen Strombänder erforderlich. Robust, wartungsfreundlich, kostengünstig und selbstreinigend.

Wassergekühlt

Zur Erhöhung der Leistung bei gleichem Bauraum wie ein normaler Flächenkontakt empfiehlt sich der Einsatz einer Wasserkühlung. Dies ermöglicht, je nach Kühlleistung, eine Steigerung des maximalen Stroms um bis zu 35%. Die Wasserkühlung befindet sich direkt in den Anschlussplatten. Zur optimalen Überwachung der Kontakte empfiehlt sich immer der Einsatz von PT100 Temperatursensoren. Somit ist jederzeit ein sicherer Betrieb der Kontakte gewährleistet.

Pneumatisch

Pneumatische Kontakte werden nur dort eingesetzt, wo sehr hohe Ströme, sehr wenig Platz oder geringe Einfahrgewichte eine Herausforderung darstellen. Der Anpressdruck wird durch den Einsatz von vulkanisierten Druckkissen erreicht. Bei den pneumatischen Kontakten sind kaum Grenzen gesetzt, Kontakte mit 20 KA und mehr sind keine Seltenheit. Durch eine optionale Wasserkühlung ist eine Leistungserhöhung jederzeit möglich. Die Kosten sind verhältnismäßig hoch, allerdings wird durch ihren Einsatz ein Höchstmaß an Prozesssicherheit erreicht.
